新聞中心

橡膠輸送帶傾角狀試驗

文章來源：隆發(fā)網(wǎng)絡(luò)部 作者：隆發(fā)網(wǎng)絡(luò)宣傳一部

       橡膠輸送帶傾角狀試驗時 ，夾頭夾持帆布的夾持壓力不夠 ，或者夾持長度較短 ， 樣品還可能出現(xiàn)另外一種容易被忽略的情況見圖11。

       出現(xiàn)這種情況 ，意味橡膠輸送帶傾角狀帆布中間的受力小 ，兩側(cè)的帆布受力大 ，這種受力不一致 ，同樣造成強度的損失 。

      圖 11 拉 伸前后試樣 變化減少大傾角擋邊輸送帶帆布的層間錯動或抽拔 ， 應(yīng)該增加夾持長度 ， 制樣裁刀的過渡圓弧的曲率半徑大小對試驗結(jié)果有很大的影響 。





      (1) 過渡弧形曲率半徑較小 ， 就容易造成過渡區(qū)過短情況 ，如圖 12所 示 。

        橡膠輸送帶傾角狀在拉伸中 ，一旦夾持長度不足 ，容易出現(xiàn)抽拔現(xiàn) 象 ， 導(dǎo)致強度損失 。

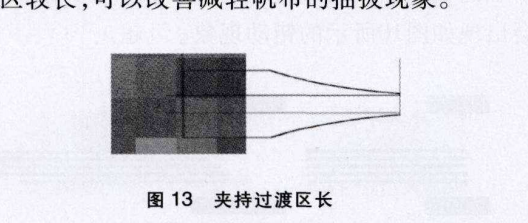

(2 )過渡弧形曲率半徑較大情況見圖13，也就是過渡區(qū)較長 ，可以改善減輕輸送帶帆布的抽拔現(xiàn)象 。

(3 )最為重要的是提高夾持長度 ，才能更好地夾持和減輕橡膠輸送帶傾角狀帆布層間的錯動與抽拔 。 較長的夾持長度和過渡區(qū)見圖l4 。

       穩(wěn)定 、準確的測試結(jié) 果 ，將影響橡膠輸送帶傾角狀帆布強度的選用 ，將高強度的輸送帶測試判定為低強度 ，將選用更高強度的帆布 ， 導(dǎo)致輸送帶質(zhì)量過剩和質(zhì)量成本的提高，影響企業(yè)的經(jīng)濟效益。

• 上一篇：橡膠帶輸送帶夾持力試驗
• 下一篇：環(huán)形橡膠輸送帶裁樣

相關(guān)閱讀
